WiFi RvR(吞吐量)自动化测试系统

Product Detail

系统简介

本方案设计的WIFI测量系统是一套集成数据获取，处理和可视化变换的自动化测试系统。可以支持WIFI等通信标准的终端测试。

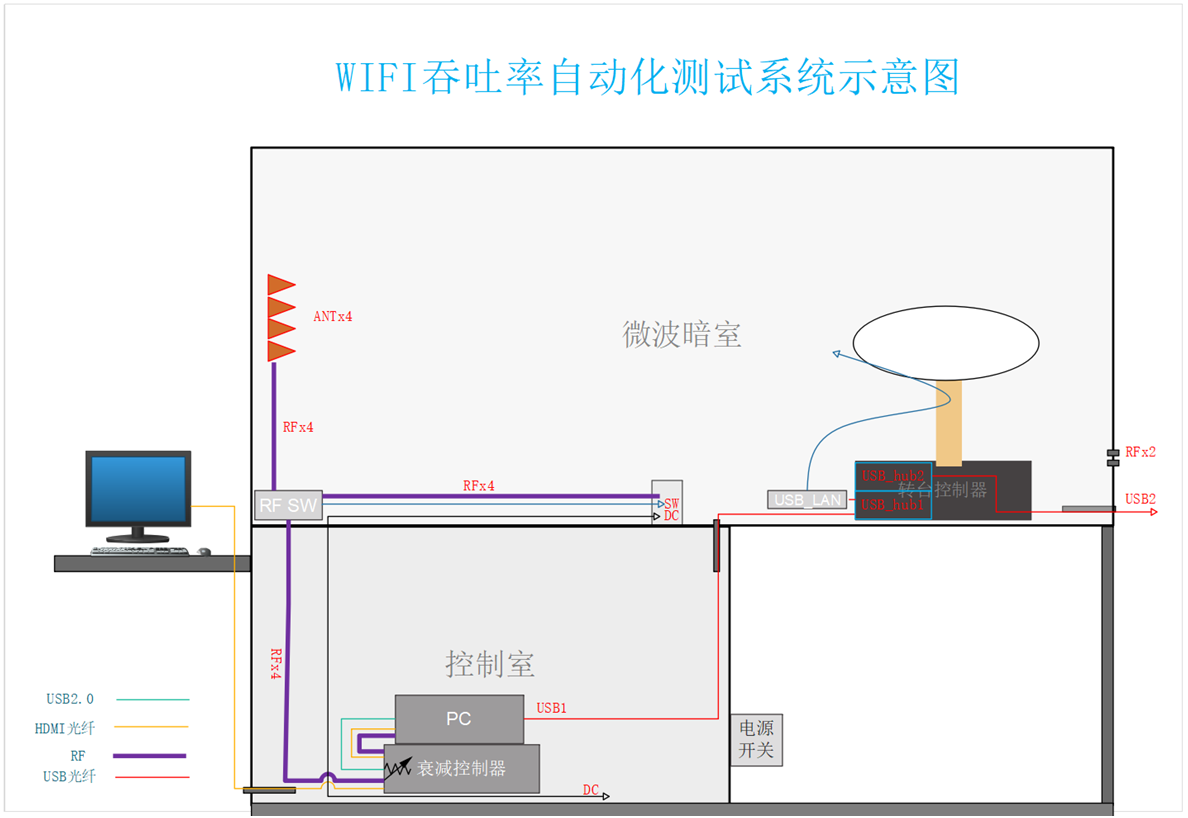

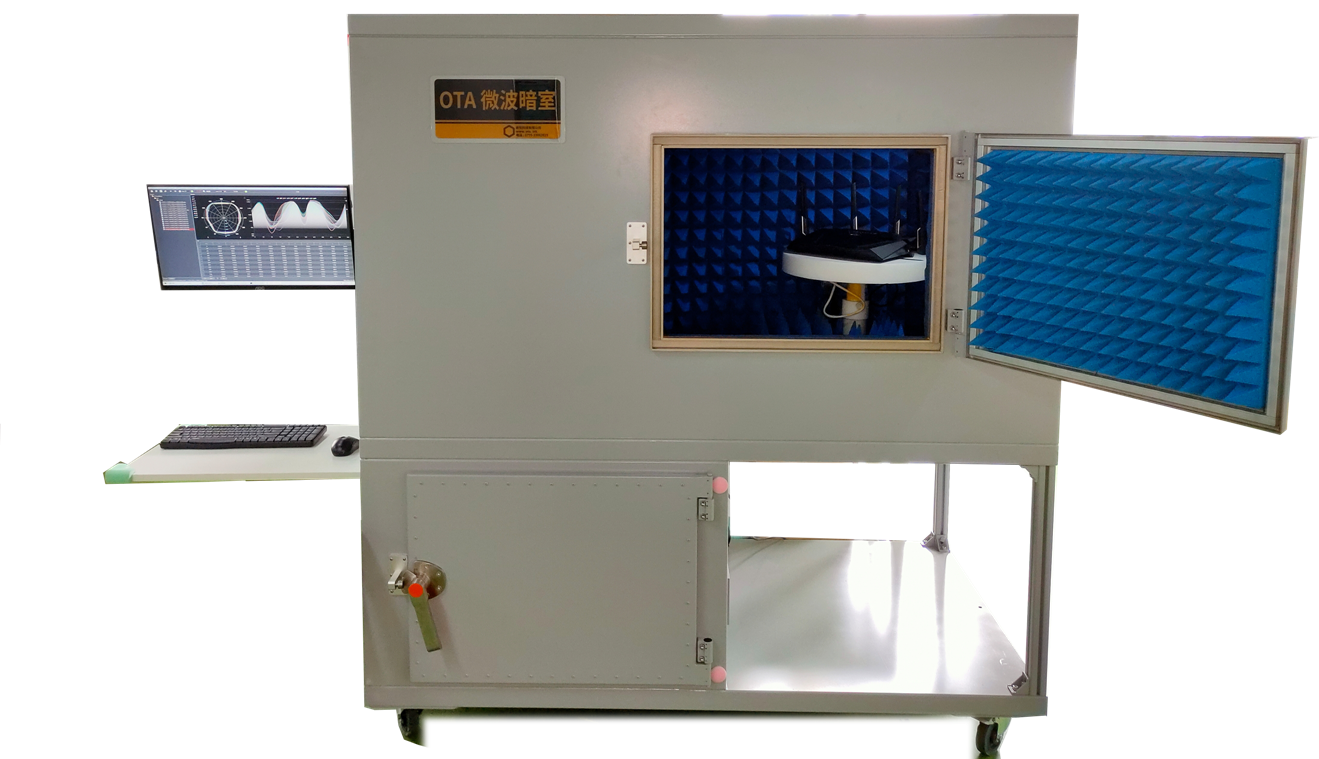

测试系统由主要由微型暗室，控制室，多通道电调衰减器，2D转台，换气波导窗，供电隔离器，USB、HMDI、千兆网络光纤转换器等相关控制系统组成。微型暗室实现无回波空间的模拟，转台用于承载待测物体做二维转动，计算机协调控制各部件，从而实现自动化测试的过程。自动化测试软件WTP V1.0可以让用户简单，快速地获取测量结果，提供各种直观图表方便评估，并记录详细测量过程数据，便于后期分析。











规格

2.1 物理规格

◆外部尺寸：4000px x 2275pxm x 4250px

◆重量：    200kg

◆工作温度：0 - 40℃

◆工作温度：　< 90%

◆工作频率：　2.0 - 6.0GHz



2.2 暗室规格

◆尺寸：4000px x 2275px x2275px.

◆ 屏蔽性能：>90dB.

◆ 1650px x 1225px手动屏蔽门.

◆ 内6面安装250px高角锥形吸波材料，微波反射率<-30dB@6GHz.

◆ 4只可升降定向高增益天线,增益>5dbi@6GHz.

◆可前后滑动2D转台,最大承重 <=10kg,转动速度 <20度/秒.

◆ 250px x 250px换气波导窗x 2,工作噪声 <45dB.

◆ 千兆网络光纤收发器.

◆预留交流220V插座,N-SMA接头x 2.



2.3 控制室

◆尺寸：2125px x 2275px x 1500px.

◆屏蔽性能：>90dB.

◆ 1650px x 1225px手动屏蔽门.

◆ 250px x 250px换气波导窗x 2,工作噪声 <60dB.

◆ HDMI光纤接口.

◆ 测试PC,品牌DELL.

◆ 4通道电调衰减器,工作频率:2-6GHz,衰减范围:8 - 90dB,最小步进0.25dB.

◆ 4通道SPDT射频链路切换开关A,用于切换路由器和无网卡，工作频率:DC-18GHz,插损<0.2dB.

◆ 千兆网络光纤收发器.

◆ 默认华硕无线网卡PCE-AC88,支持4T4R,802.11a,b,g,n,ac.

◆ 默认华硕无线路由器RT-AX88U,支持4T4R,802.11a,b,g,n,ac,ax.

◆ 预留交流220V插座.
